Pregled proizvoda

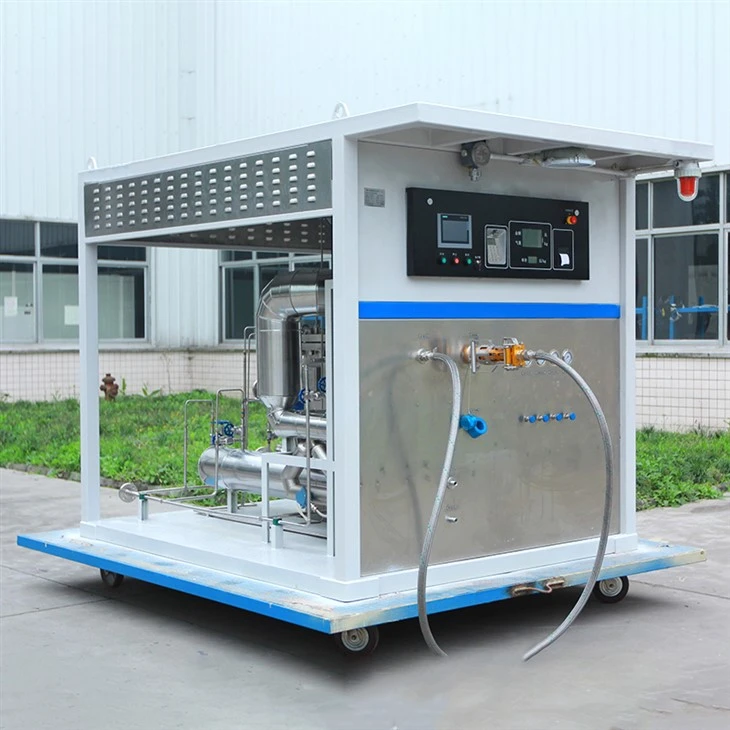

Na skid-Uređaj za dopunjavanje LNG goriva je kompaktni sistem za punjenje LNG gorivom koji integriše kriogenu pumpu, potopljenu pumpu, dispenzer, isparivač, cjevovod i PLC kontrole. Sigurno i precizno prenosi i ispušta tečni prirodni plin za punjenje vozila na privremenim, mobilnim ili stalnim benzinskim stanicama.
Konfiguracija sistema
Kriogena pumpa– Pruža stabilno okruženje za nisko{0}}temperaturnu instalaciju za potopljenu pumpu i puferuje protok LNG-a.
Kriogena potopljena pumpa– Stimuliše LNG i isporučuje ga u dozator sa stabilnim protokom.
LNG Dispenser– Precizno mjeri, kontrolira i dozira LNG u spremnike vozila s integriranim sigurnosnim funkcijama.
Kriogeni sistem cevi i ventila– Prenosi LNG kroz vakuum{0}}izolovane cijevi od nehrđajućeg čelika s kriogenim ventilima, nepovratnim ventilima i sigurnosnim ventilima.
Glavni isparivač– Isparava dio LNG-a za održavanje tlaka u sistemu ili opskrbu plinovitog prirodnog plina kada je to potrebno.
Pothlađeni LNG isparivač– Lagano zagrijava LNG prije točenja kako bi se smanjio termički udar na rezervoare vozila.
Sistem za mjerenje protoka– Pruža visoku-preciznost LNG mjerenja za komercijalne transakcije punjenja goriva.
PLC kontrolni sistem– Nadzire pritisak, temperaturu, protok i status opreme dok upravlja alarmima i isključivanjem u nuždi.
Sigurnosni sistem zaštite– Uključuje zaustavljanje u nuždi, praćenje curenja plina, zaštitu od tlaka i funkcije blokade za siguran rad.
Skid Base & Structural Frame– Integriše svu opremu u fabrički-sastavljen modul za praktičan transport i instalaciju.
Tehničke prednosti
Fabrički{0}}sastavljena klizna konstrukcija minimizira-instalacijske radove na lokaciji i skraćuje vrijeme puštanja u rad projekta.
Kriogena potopljena pumpa obezbeđuje stabilan LNG pritisak za brzo i dosledno punjenje vozila gorivom.
PLC automatska kontrola omogućava praćenje-u realnom vremenu, upravljanje alarmom i automatsku zaštitu sistema.
Visoko{0}}mjerno mjerenje protoka poboljšava konzistentnost punjenja goriva i podržava komercijalno točenje LNG-a.
Vakum{0}}izolovani kriogeni cjevovodi smanjuju curenje topline i minimiziraju LNG gubitke pri ključanju{1}}.
Integrisana sigurnosna blokada pomaže u zaštiti osoblja i opreme tokom nenormalnih radnih uslova.
Tipične primjene
Stanice za punjenje LNG kamiona
Pogodno za punjenje teških-teških LNG-kamiona sa stabilnim performansama točenja.
Autobuske stanice
Podržava planirano punjenje LNG gorivom za flote javnog prijevoza.
Rudarske operacije
Pruža-utovar LNG goriva za teška rudarska vozila na udaljenim lokacijama.
Logistički centri
Poboljšava efikasnost punjenja goriva za flote komercijalnog transporta.
Privremene stanice za gorivo
Fabrički-integrirani dizajn klizača omogućava brzu implementaciju za kratkoročne- projekte.
Opskrba gorivom za industrijska vozila
Snabdijeva LNG za građevinska, lučka i industrijska vozila koja rade na prirodni plin.
Inženjering i opcije prilagođavanja
|
Stavka |
Dostupne opcije |
|
LNG kapacitet punjenja |
Prilagođeno prema potrebama vozila za gorivo |
|
Kapacitet pumpe |
Različite brzine protoka i ocjene tlaka |
|
LNG Dispenser |
Konfiguracija jedne-mlaznice ili dvije{1}}mlaznice |
|
Flow Meter |
Prenos komercijalnog starateljstva ili industrijsko mjerenje |
|
Kontrolni sistem |
Potpuno automatski PLC ili prilagođena upravljačka logika |
|
PLC Brand |
Siemens, Schneider, Mitsubishi, Allen-Bradley, ili je odredio kupac |
|
HMI jezik |
Engleski, španski, ruski, arapski, francuski itd. |
|
Electrical Standard |
220V / 380V / 400V / 415V / 440V / prilagođena frekvencija |
|
Zaštita od eksplozije |
ATEX, IECEx, ANZEx ili{0}}specifični zahtjevi |
|
Materijal cijevi |
Nerđajući čelik 304, 304L ili 316L |
|
Izolacijska struktura |
Vakuum{0}}izolovani ili kriogenski izolovani cjevovodi |
|
Tip isparivača |
Isparivač ambijentalnog zraka ili prilagođena konfiguracija |
|
Komunikacijski interfejs |
Modbus, Profibus, Ethernet, daljinski nadzor |
|
Protokol za punjenje goriva |
Prilagođeno prema standardima za konektore vozila |
|
Obrada površine |
Sistem industrijskih premaza za različite klime |
|
Skid Layout |
Prilagođene dimenzije za transport ili ograničenja lokacije |
Kontrola kvaliteta
Inspekcija ulaznih sirovina (PMI i provjera certifikata materijala)
Provjera kvalifikacionog zapisa o postupku zavarivanja (PQR/WPS).
Potvrda kvalifikacije zavarivača
Dimenzionalni pregled izrađene klizne konstrukcije
Kriogena vizualna kontrola zavarivanja cijevi (VT)
Ispitivanje bez{0}}razaranja (RT/PT/UT prema potrebi)
Ispitivanje čvrstoće pritiska
Test curenja helijuma za kriogeni sistem cjevovoda
Kalibracija instrumenata i provjera mjerača protoka
PLC funkcionalno i I/O testiranje
Provjera funkcije isključivanja u nuždi (ESD).
Tvornički prijemni test (FAT) prije otpreme
Usklađenost i industrijski standardi
ISO 9001
Sistem upravljanja kvalitetom za standardizovanu proizvodnju i kontrolu kvaliteta.
ISO 14001
Sistem upravljanja okolišem koji podržava ekološki odgovornu proizvodnju.
OIML R117 (OIML 01)
Međunarodna preporuka za mjerne sisteme koji rukuju tekućinama osim vode.
NMI odobrenje
Sertifikacija mjerenja koja podržava zakonsku mjeriteljsku usklađenost na primjenjivim tržištima.
ANZEx certifikat
Certifikat za zaštitu od eksplozije za{0}}električnu opremu u opasnim područjima u Australiji i Novom Zelandu.
ATEX / IECEx (opciono)
Standardi zaštite od eksplozije dostupni su kada to zahtijevaju specifikacije projekta.
FAQ
P: Koju podršku projektu pružate?
O: Pružamo podršku dizajnu procesa, raspored opreme, nacrte temelja, električnu dokumentaciju, smjernice za puštanje u rad, obuku operatera i tehničku pomoć.
P: Kako se oprema isporučuje?
O: Skid se isporučuje kao jedan ili više modula u zavisnosti od dimenzija. Komponente su sigurno upakovane za kontejnerski ili-rasuti transport.
P: Koje održavanje je potrebno?
O: Rutinsko održavanje uključuje inspekciju kriogenih ventila, performansi pumpe, instrumentacije, sigurnosnih uređaja, PLC alarma i zaptivnih komponenti prema rasporedu održavanja.
P: Koja je vaša minimalna količina narudžbe (MOQ)?
O: MOQ je 1 kompletan LNG uređaj za dopunjavanje goriva{1}}na klizač.
P: Mogu li naručiti uzorak?
O: Kompletni uzorci opreme nisu dostupni zbog veličine sistema. Pojedinačne komponente ili tehnička dokumentacija mogu se dati za evaluaciju kada je to prikladno.
P: Koje uslove plaćanja prihvatate?
O: Standardni uslovi su 30% T/T depozita i 70% bilansa prije isporuke. L/C se može prihvatiti za kvalifikovane narudžbe.
P: Koje izvozne dokumente možete dostaviti?
O: Možemo dostaviti komercijalnu fakturu, listu pakovanja, tovarni list, potvrdu o poreklu, izveštaj o inspekciji, sertifikate materijala, priručnik za rad, izveštaj o FAT-u i druge dokumente koje zahteva odredišno tržište.
