Pregled proizvoda

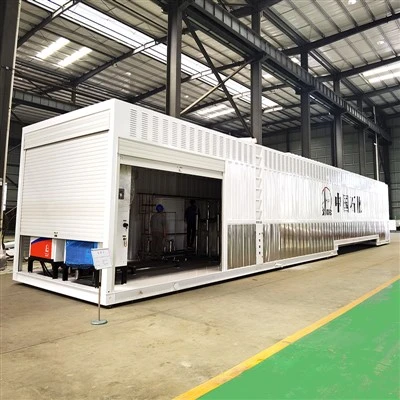

LNG stanica za punjenje goriva (LNG horizontalni rezervoar za skladištenje) je dizajnirana za primjene LNG stanica za punjenje goriva gdje je potrebno stabilno kriogeno skladištenje, kontrolirano upravljanje pritiskom i siguran dugotrajan{0}}rad. Sistem je projektovan za LNG servis na približno -162 stepena i podržava integraciju sa LNG pumpama, isparivačima i sistemima za doziranje.

Struktura rezervoara ima dizajn sa duplim-stinama sa vakuum izolacijom kako bi se smanjio prodor toplote i održao LNG u stabilnom tečnom stanju tokom skladištenja i prenosa.

Parametarski podaci

Parametar	30m³ Konfiguracija	60m³ Konfiguracija
Radni medij	Tečni prirodni plin (LNG)	Tečni prirodni plin (LNG)
Ukupni kapacitet pohrane	30m³	60m³
Vrsta izolacije	Visoko{0}}Vakumska višeslojna izolacija (MLI)	Vakuumska perlitna izolacija
Broj potopljenih pumpi	1 jedinica	2 jedinice
Max. protok pumpe	340 L/min	680 L/min
Radni pritisak	1,6 MPa	1,6 MPa
Preciznost mjerača protoka	±1.0%	±1.0%
Projektna temperatura cjevovoda	-196 stepeni	-196 stepeni
Totalna snaga	15–25 kW	30–45 kW
Buka	Manje ili jednako 55 dB	Manje ili jednako 55 dB
Instrumentation & Electrical Components	IECEx / ATEX certifikat	IECEx / ATEX certifikat
Način kontrole	Potpuno automatizovana PLC kontrola	Potpuno automatizovana PLC kontrola

Inženjerske karakteristike

Više-visokoslojna-vakumska izolacija u kombinaciji sa rigoroznim ispitivanjem pritiska održava-vodeću nisku dnevnu statičku stopu isparavanja (BOG), efektivno minimizirajući ključanje proizvoda-i gubitak gasa tokom dužih perioda pripravnosti.

Svi glavni uzdužni i obodni zavari prolaze stroga radiografska ili ultrazvučna ne-testiranja kako bi bili u skladu sa ASME ili CE kodovima posuda pod pritiskom.

Unutrašnja posuda je izrađena od visoko{0}}austenitnog nerđajućeg čelika (npr. SA240-304), što osigurava superiornu udarnu žilavost na kriogenim temperaturama do -196 stepeni.

Dvostruki sigurnosni ventili s razdjelnikom ventila za promjenu omogućavaju rutinske preglede ili zamjene bez pritiskanja ili gašenja stanice.

Dizajnirani sa univerzalnim prirubničkim interfejsom, naši horizontalni rezervoari nude direktnu integraciju-i-priključi sa globalnim kriogenim pumpama (npr. Cryostar, ACD) i mainstream PLC mrežama dozatora.

Kontrola i inspekcija kvaliteta

Proizvodnja prati kontrolisane industrijske procedure sa dokumentovanim fazama inspekcije:

zavarivanje:Kvalificirani postupci (TIG / SAW ovisno o strukturi)

Radiografsko testiranje (RT):Primjenjuje se na kritične zavarene šavove

Ultrazvučno testiranje (UT):Strukturna verifikacija zavara

Ispitivanje penetrantima (PT):Pregled površinskih oštećenja

Ispitivanje pritiska:Hidrostatički test prije otpreme

Test integriteta vakuuma:Detekcija curenja helijuma za verifikaciju performansi izolacije

Sve inspekcije se izvode u skladu sa važećim ASME, EN ili GB standardima u zavisnosti od zahteva projekta.

Zašto je inženjering važan

LNG stanice rade pod teškim kriogenim temperaturama i cikličnim pritiscima. Naša striktna usklađenost sa međunarodno priznatim kodeksima štiti vašu kapitalnu investiciju, osiguravajući dugoročnu-pouzdanost konstrukcije, zagarantovane ultra-niske stope BOG (manje ili jednake 0,15%/dan) i apsolutnu operativnu sigurnost pod cikličnim pritiskom.

product-1-1

Logistika, opremanje i dostava

Dizajniran za siguran međunarodni transport i brzu instalaciju na licu mjesta:

Anti-Učvršćivanje protiv pomaka

Unutrašnja ojačanja{0}}za teške uslove rada štite unutrašnju posudu od kretanja talasa tokom okeanskog tereta.

Montaža i nosači

Opremljen FEA-provjerenim ušicama za podizanje i sedlima od konstrukcijskog čelika za precizno postavljanje dizalica i postavljanje temelja.

Naknada za očuvanje

Isporučuje se sa azotnim (N2) pokrivačem sa pozitivnim pritiskom kako bi se spriječio ulazak vlage iz okoline tokom transporta.

FAQ

P: S kojim agencijama TPI (Third Party Inspection) sarađujete?

O: Mi rutinski sarađujemo sa SGS-om, TÜV-om, Bureau Veritas (BV) i Lloyd's Register-om kako bismo svjedočili hidro{0}}testovima, NDT zapisima i vakuumskom zatvaranju prije otpreme.

P: Kako možemo provjeriti stabilnost vakuuma po dolasku u našu luku?

O: Vakuumski manometar je instaliran na razdjelniku rezervoara, omogućavajući vašem lokalnom inženjerskom timu da odmah provjeri integritet izolacije prije istovara.

P: Možete li prilagoditi priključke mlaznica našim lokalnim standardima za cijevi?

O: Da. Svi razdjelnici cijevi, prirubnice i navoji (NPT, BSP ili DIN) su prilagođeni da odgovaraju postojećem rasporedu vaše stanice tokom faze crtanja.

P: Koje je standardno vrijeme isporuke za horizontalni rezervoar od 60m³?

O: Prosječna proizvodnja traje 45 do 60 dana od potpisivanja tehničkog crteža-do konačnog tlačnog ispitivanja, ovisno o nabavci čelične ploče.

P: Da li pružate kompletan materijal i dokumentaciju o zatvaranju projekta?

O: Da. Svaka pošiljka uključuje kompletan paket kvaliteta: sljedivost toplotnog-broja materijala, MTRs, NDT filmove/dnevnice i certifikate o hidrostatičkom ispitivanju koji su potrebni za lokalne regulatorne dozvole.
